Akustisk kamera

Nor848B

Akustisk kamera

Norsonic Hextile är ett modulärt akustiskt kamerakoncept som kombinerar portabilitet och hög upplösning i ett brett spektrum av mätapplikationer. Array-skivan är baserad på en hexagonal form, vilket inte bara ger systemet dess namn utan gör det också möjligt att kombinera flera moduler till större och mer kapabla arraykonfigurationer vid behov.

Hextile – Lätt, robust och enkel att använda i fält
Multitile – Högupplöst arraykonfiguration för detaljerad akustisk diagnostik
Multitile (LF-läge) – Optimerad för lågfrekvensmätningar där konventionella arrayer är begränsade

Få offert

Akustiska beamforming-arrayer och upplösning

Visualisera och separera flera ljudkällor

Akustiska beamforming-arrayer – ofta kallade akustiska kameror – gör det möjligt att visualisera och separera flera ljudkällor efter frekvens och nivå med hög noggrannhet. Förmågan att särskilja källor som ligger nära varandra, särskilt vid låga frekvenser, bestäms i första hand av den fysiska aperturen och antalet mikrofoner i arrayen.

Bildbehandling och dekonvolution

Efterbehandlingsmetoder som bildbehandling och dekonvolution kan förbättra den upplevda upplösningen, men arrayens grundläggande egenskaper kommer alltid att styra resultatets kvalitet. Sambandet mellan arraystorlek och möjlig upplösning är därför centralt i utformningen av akustiska kameror.

Vad du får

Användare behöver i regel en array som är kompakt, lätt och enkel att använda i fält – men som samtidigt kan leverera hög upplösning och tillförlitliga resultat över ett brett frekvensområde, inklusive låga frekvenser. Fram till nyligen har det varit svårt att uppfylla alla dessa krav i ett och samma system.

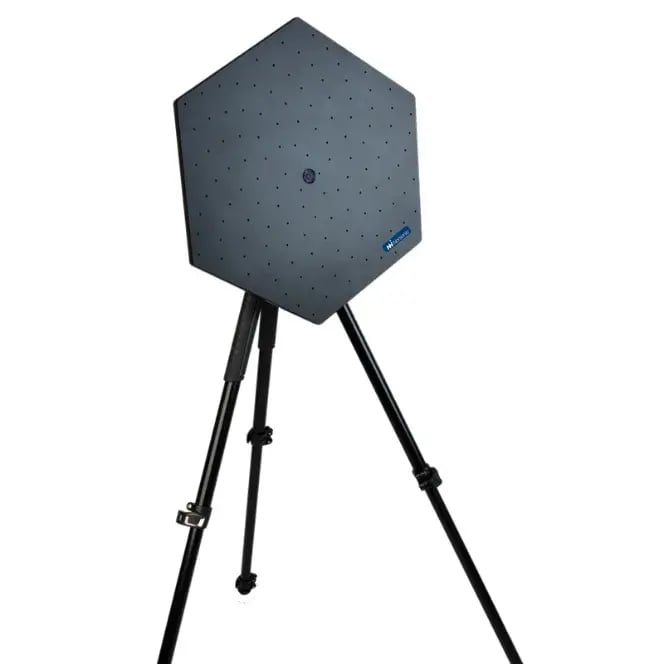

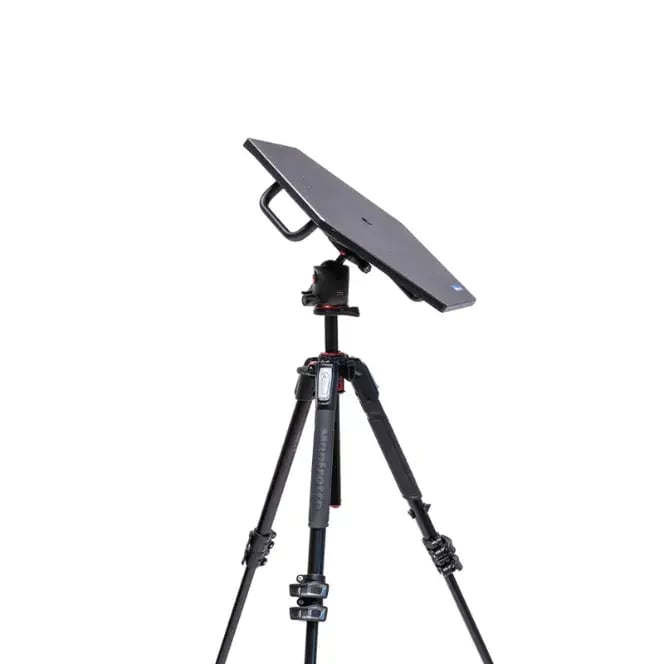

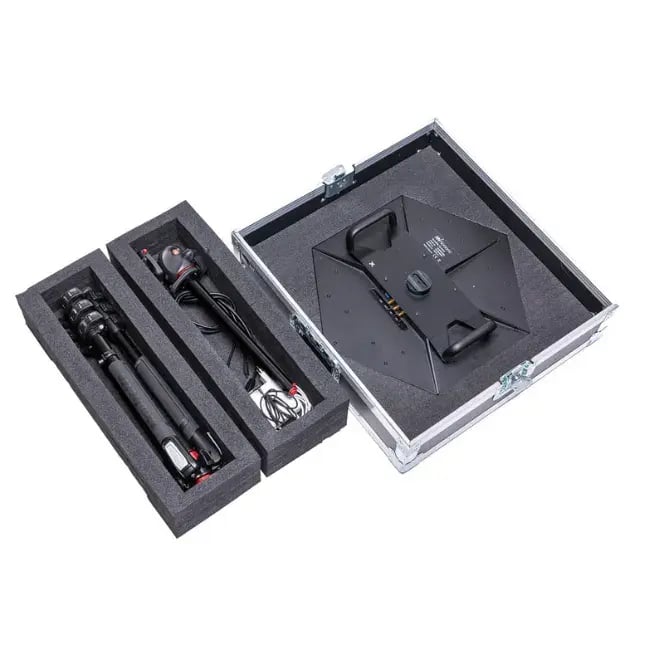

Hextile – lätt och portabel

Med en enda Hextile får användaren en liten, portabel och lätt akustisk kamera som kan användas i ett brett spektrum av mätsituationer.

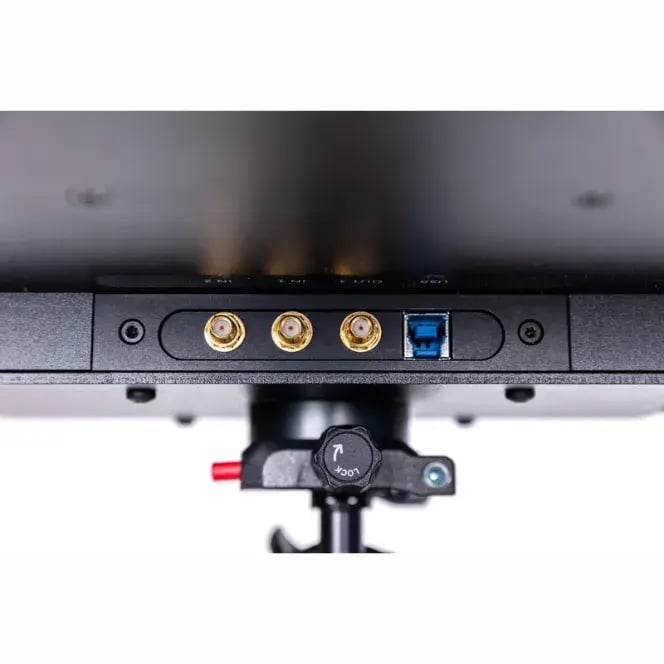

Hextile är en USB‑baserad akustisk kamera med en enda USB‑kabel för både strömförsörjning och dataöverföring – ingen extra batterikabel behövs.

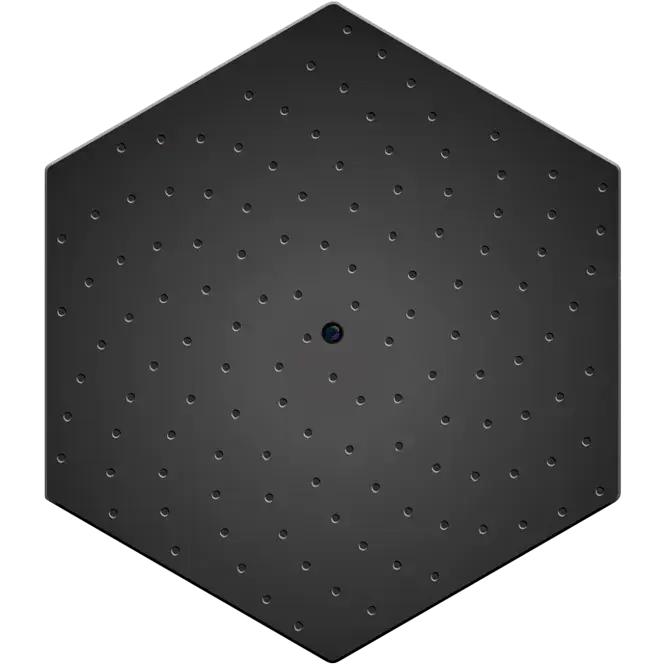

Arrayen är tillverkad av robust och lätt aluminium, har 128 MEMS‑mikrofoner och väger mindre än 3 kg med en maximal diameter på 46 cm. Den nedre frekvensgränsen för Hextile är 410 Hz.

Arraygeometri och strålbild för Hextile:

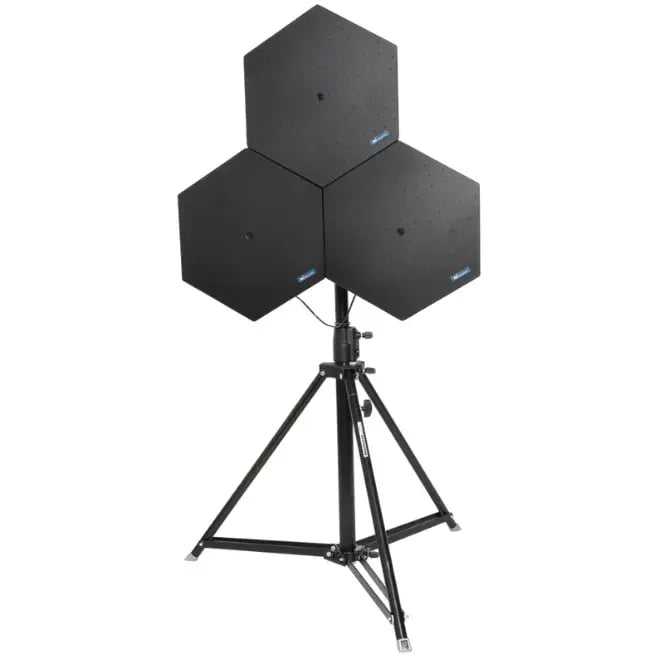

Multitile – hög upplösning

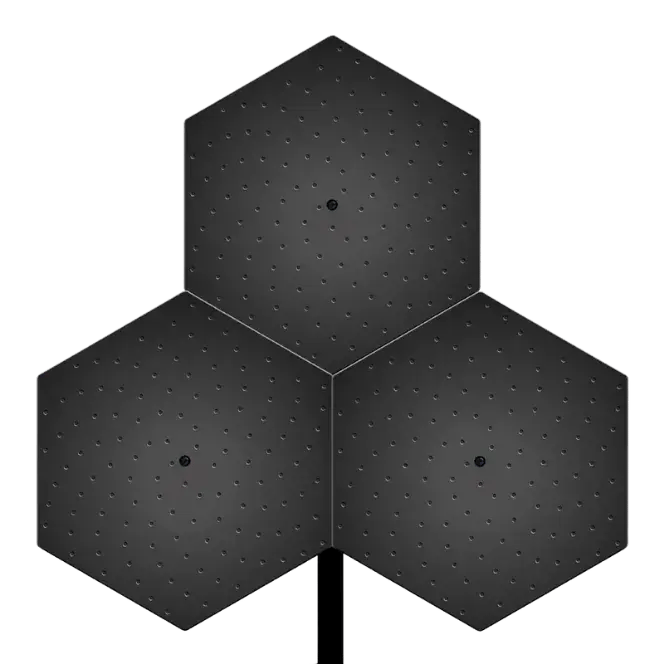

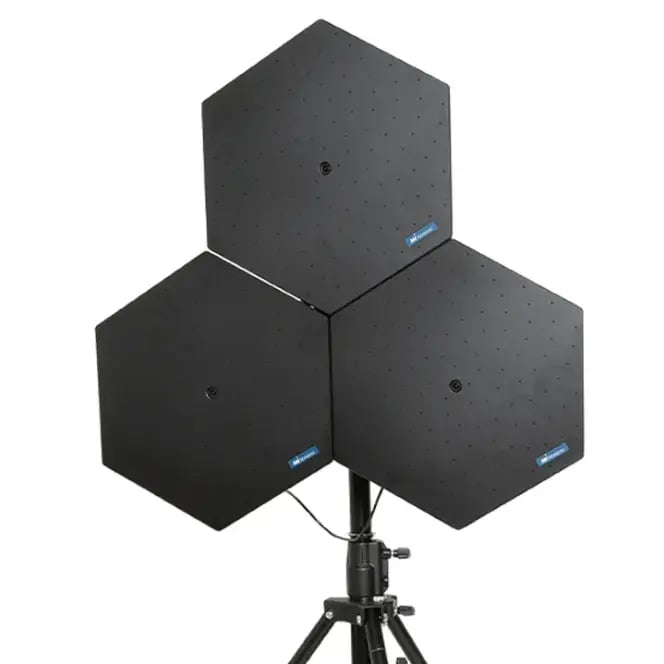

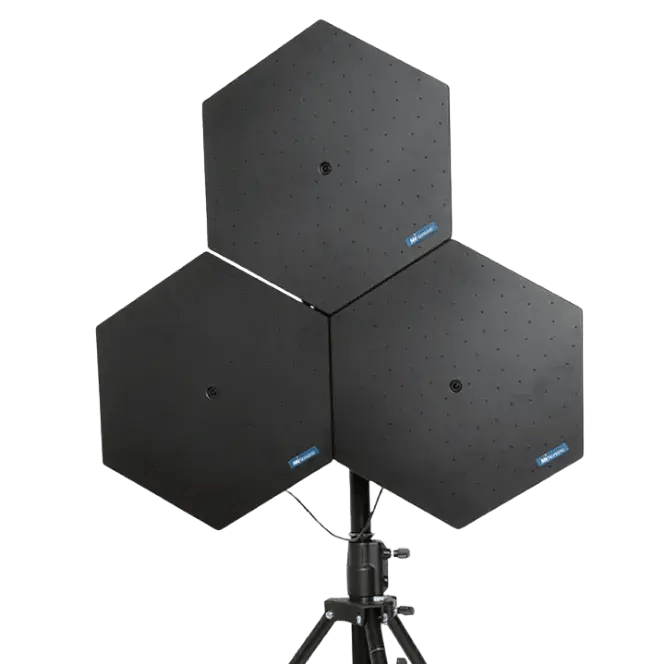

Om du behöver högre upplösning, särskilt vid låga frekvenser, kan tre enskilda Hextile kombineras till ett Multitile‑system. Detta ger 384 mikrofoner och en maximal arraydiameter på 96 cm.

Den nedre frekvensgränsen för Multitile är 220 Hz.

Arraygeometri och strålbild för Multitile:

bp_multitile

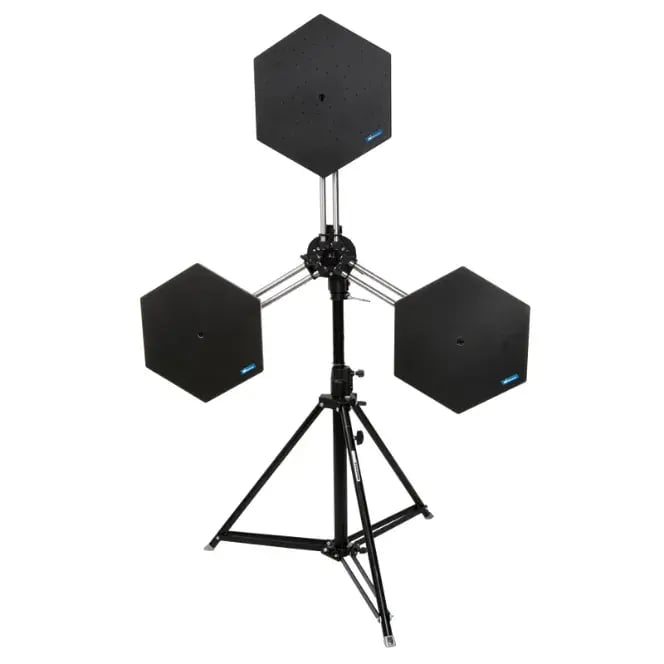

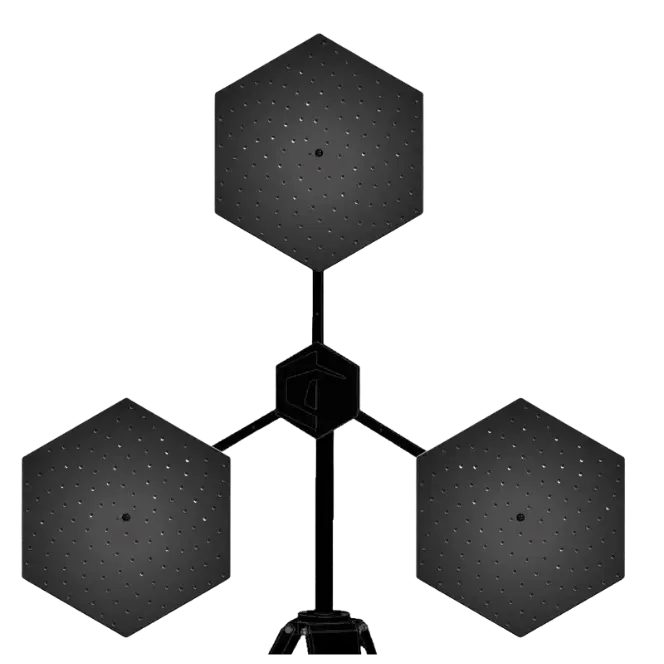

Multitile (LF-läge) – lågfrekvensmätningar

För speciella lågfrekvensapplikationer under 1 kHz kan Multitile användas i en lågfrekvenskonfiguration som Multitile (LF‑läge).

Genom att placera de enskilda Hextile‑enheterna längre ifrån varandra ökas den maximala diametern för hela arraysystemet till 1,46 m, vilket gör det väl lämpat för lågfrekvensmätningar.

Multitile (LF‑läge) är avsett för lågfrekvensmätningar under 1 kHz, med en nedre frekvensgräns på 120 Hz.

Arraygeometri och strålbild för Multitile (LF‑läge):

Programvarudesign

Specifikationer

Nedladdningar

Programvarudesign

Strategin för programvarudesignen har alltid utgått från användarvänlighet och enkel hantering. Målet är att användaren snabbt ska kunna få resultat och enkelt börja analysera inspelningar, så att tiden läggs på själva analysen i stället för på mätuppställning eller parameterinställningar. Live‑visning av mätningar i kombination med ett intuitivt gränssnitt gör att användare utan tidigare erfarenhet kan genomföra mätningar redan inom de första fem minuterna efter att enheten har startats.

Virtuell mikrofon

Den funktion som verkligen särskiljer programvaran är den virtuella mikrofonen. Den gör det möjligt att bara ta emot ljudsignaler från en vald lyssningspunkt och lyssna på ljud som kommer från specifika riktningar i videobilden, samtidigt som buller och ljud från andra positioner dämpas.

Med detta verktyg får användaren ett betydligt tydligare lyssningsfönster och kan få mer insikt än med enbart traditionella färgkartor över källor. Funktionen är särskilt användbar i bullriga och komplexa ljudmiljöer, där flera olika ljudkällor annars gör det svårt att avgöra vilken maskin som ger upphov till ett oönskat ljud.

Avancerad efterbearbetning och ljudanalys

Utöver live‑plotting och riktad lyssning är det möjligt att spela in mätningar och genomföra analysen vid ett senare tillfälle. Råsignalen från alla mikrofoner sparas, och alla parametrar – till exempel frekvensval, tidsintervall och liknande – kan ändras i efterbearbetningen.

Det innebär att en inspelning kan göras utan att optimala parametrar behöver vara satta under själva mätningen, eftersom dessa kan justeras i analysfasen. Det gör också att själva inspelningen i praktiken kan utföras av vem som helst – det handlar i huvudsak om att rikta arrayen mot det intressanta området och trycka på ”record”.

All analys och alla parameterändringar kan därefter göras i efterbearbetningen, såsom riktad lyssning, grafisk överlagring av källor, spektrogram, FFT‑analys och liknande funktioner.

Akustiskt eraser

Ibland ligger ljudkällor mycket nära varandra, eller så finns en stark störande ljudkälla i området av intresse som påverkar inspelningen och försämrar bildkvaliteten. Detta kan ofta visa sig som en enda stor källa, eller så blir den intressanta källan helt skymd av den starkare.

I exemplet nedan är två lika starka källor placerade nära varandra, och det resulterande färgplottet visar en enda större källa. I sådana situationer är funktionen akustiskt eraser särskilt användbar.

Funktionen lägger till en röd cirkel på skärmen som kan dras till valfri punkt för att dämpa källan i just den punkten. Detta är mycket effektivt när flera ljudkällor finns närvarande. Som visas i bilderna tar det akustiska suddgummit helt bort källan där ”suppress point”-markören är placerad. Den virtuella mikrofonen kan därefter placeras på den källa som användaren vill analysera närmare.

Ordningsanalys

acoustic-camera-screenshot-car Särskilt inom fordonsapplikationer kan varvtalsmätningar (RPM) ge viktig information. Programvaran för den akustiska kameran kan visa frekvensinnehåll som en funktion av RPM med hjälp av ordningsanalysfunktionen. I spektrogramfönstret plottas frekvens mot varvtal, och användaren kan markera ett område i spektrogrammet för att isolera intressanta händelser.

När du trycker på ”Apply” för markeringen uppdateras RPM‑ och frekvensgränserna i huvudvyn automatiskt till de värden som valts i spektrogrammet. På så sätt kan en intressant ljudhändelse först identifieras i spektrogrammet och därefter automatiskt visas som motsvarande färgplott i huvudbilden.

Akustisk kamerans varvtal.

acoustc-camera-screenshot-rpm

Specifikationer

Ljud och video

Anslutning: USB
Mikrofoner: 128 MEMS‑mikrofoner
Max ljudnivå: 120 dB
Min ljudnivå (system): 9 dBA
SNR per mikrofon: 65 dBA
SNR array (system): 82 dBA
Ljudsamplingsfrekvens: 44,1 kHz
Kameraupplösning: 2592 x 1944
Öppningsvinkel: 105°
Bildfrekvens: 15 FPS
Arbetstemperaturområde: −40 till +85 °C

Frekvensgång

Per mikrofon (flat): 100 Hz – 20 kHz
Per mikrofon: −26 ±3 dBFS/Pa @ 1 kHz, 94 dB
Rumsupplösning Hextile: 410 Hz – 20 kHz
Rumsupplösning Multitile: 220 Hz – 20 kHz
Rumsupplösning Multitile (LF‑läge): 120 Hz – 1 kHz

Fysiska data

Mått Hextile: 41 cm x 48 cm, Ø 48 cm
Mått Multitile: 83 cm x 84 cm, Ø 96 cm
Mått Multitile (LF‑läge): 126 cm x 121 cm, Ø 146 cm

Vikt Hextile: < 3 kg
Vikt Multitile: < 10 kg

Material: Aluminium

Effektförbrukning: < 3 W

Halv effekts strålebredd (HPBW)

Nor848B-hpbw
