Testsystem

Nor1527

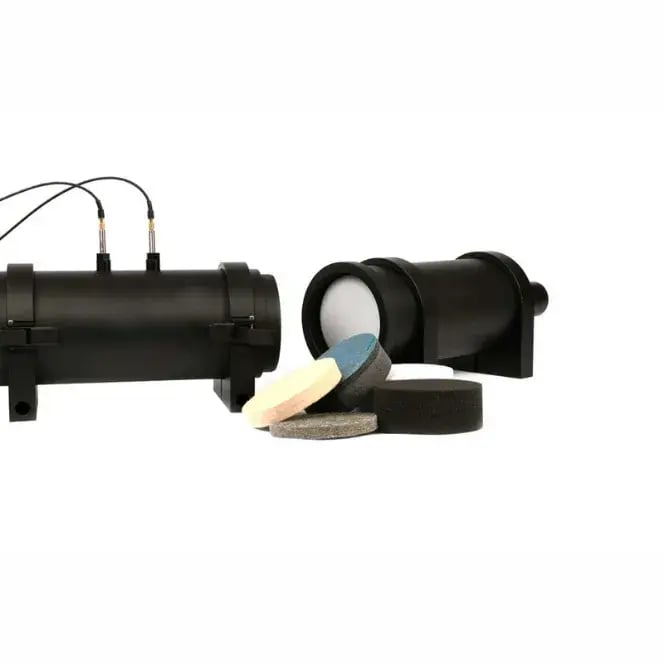

Impedansrör

Mätsystem för standardiserad mätning av akustisk absorption och transmission.

Nor1527 Impedance Tube är ett komplett testsystem för att mäta både akustisk absorption och transmission loss i enlighet med standarder som ISO 10534-2 och ASTM E1050. Med detta verktyg kan du snabbt och enkelt utvärdera ljudegenskaperna hos olika material och produkter.

Nor1527 ger dig tillförlitliga mätresultat som hjälper dig att optimera dina akustiska lösningar. Systemet möjliggör mätning av absorptionskoefficient, akustisk impedans och transmission loss – viktiga parametrar för att karaktärisera och jämföra akustiska material. Nor1527 Impedance Tube är enkel att montera och levereras med användarvänlig software samt en robust transportväska.

Få offert

Ljudabsorptionskoefficient

Ljudabsorptionskoefficienten för akustiska material kan bestämmas i enlighet med standarden ISO 10534-2, ”Acoustics – Determination of acoustic properties in impedance tubes – Part 2: Transfer-function method using two microphones for sound absorption coefficient and surface impedance under normal incidence.” Beroende på använd rördiameter kan mätningar utföras i frekvensområdena 50–1600 Hz eller 200–6400 Hz. Mätningarna utförs genom att en stokastisk akustisk excitation (brus) genereras med ljudkällan och de ljudkomponenter som reflekteras av materialet registreras.

Transmissionsförlust

I en fyrmikrofonkonfiguration kan Transmissionsförlust för akustiska material mätas i enlighet med standarden ASTM E2611, ”Measurement of Normal Incidence Sound Transmission of Acoustical Materials Based on the Transfer Matrix.” Beroende på vald rörkonfiguration kan mätningar utföras i frekvensområdena 50–1600 Hz eller 200–6400 Hz. Mätningen utförs genom att en stokastisk akustisk excitation (brus) genereras med ljudkällan och både reflekterad och transmitterad ljudenergi vid materialet registreras.

Funktioner

Programvarufunktioner

Systemkomponenter

Nedladdningar

Funktioner

Mätmetod enligt ASTM E2611 (4-polig överföringsmatrismetod).
Mätmetod enligt ASTM E1050 och ISO 10534-2 (överföringsfunktionsmetoden).
Högfrekvensområde, 50–6400 Hz (100 mm- och 30 mm-rör).
Modern tillverkningsteknik.
Branschledande sensorer och analysinstrument.
Akustiskt läckagesäker konstruktion.
En dags kostnadsfri onlineutbildning ingår.

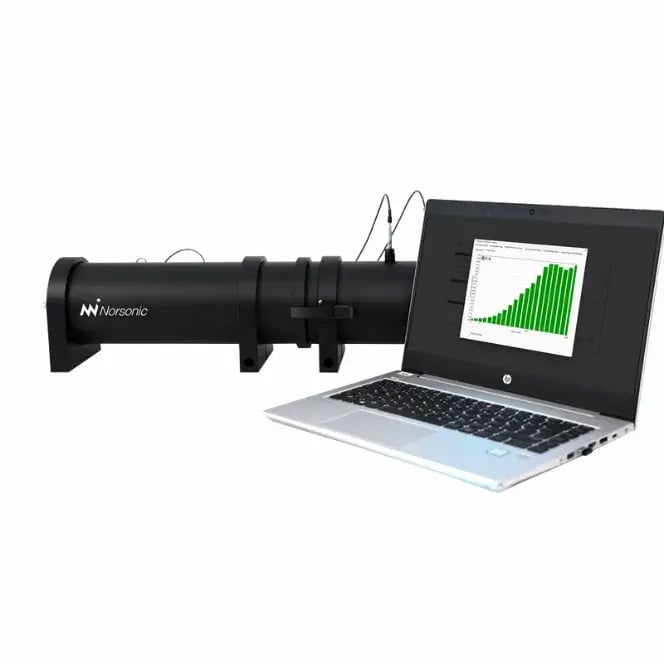

Programvarufunktioner

Bestämning av ljudisolerande egenskaper (ljudtransmissionsförlust, karakteristisk impedans, karakteristiskt vågtal).
Bestämning av ljudabsorberande egenskaper (ljudabsorptionskoefficient, komplex reflektionskoefficient, ytimpendans).
Bestämning av överföringsmatrisens element.
Beräkningsmodeller för diffust infallande absorption.
Algoritm för borttagning av rördämpning för material med otillräcklig absorption.
Korrigering för konisk adapter vid mätning av ljudtransmissionsförlust.
Bestämning av intrinsiska egenskaper med materialmodellen Johnson-Champoux-Allard-Lafarge (JCAL) (porositet, flödesresistivitet, tortuositet, viskös karakteristisk längd, termisk karakteristisk längd, statisk termisk permeabilitet).
Amplitud- och faskalibrering av mikrofonerna.
Valbar frekvensupplösning och antal medelvärdesbildningar.
Direkt export till MSC Actran för definition av poroelastiska material.

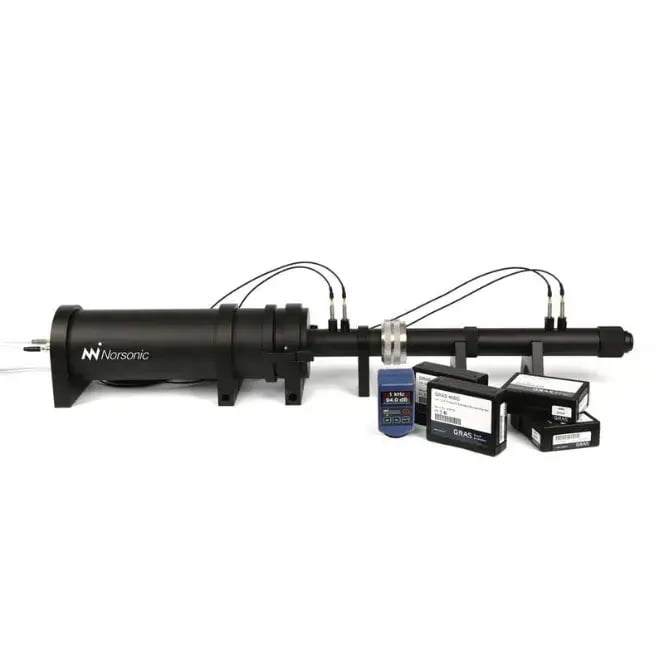

Systemkomponenter

Analysator:
102,4 kS/s, 100 dB, 0,8 Hz AC/DC-kopplad, 4 ingångar/1 utgång

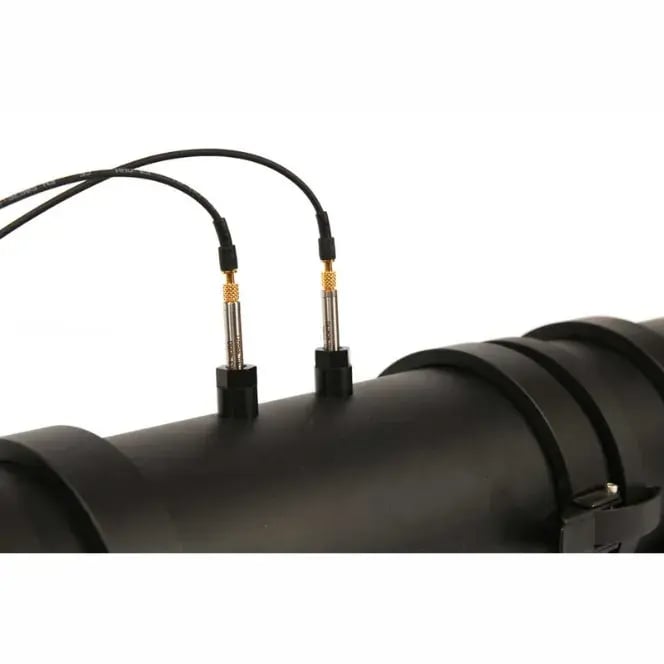

Mikrofoner:
GRAS mätmikrofoner
Frekvensområde: 10 Hz till 20 kHz
Dynamiskt område: 33 dB(A) till 142 dB
Känslighet: 9 mV/Pa

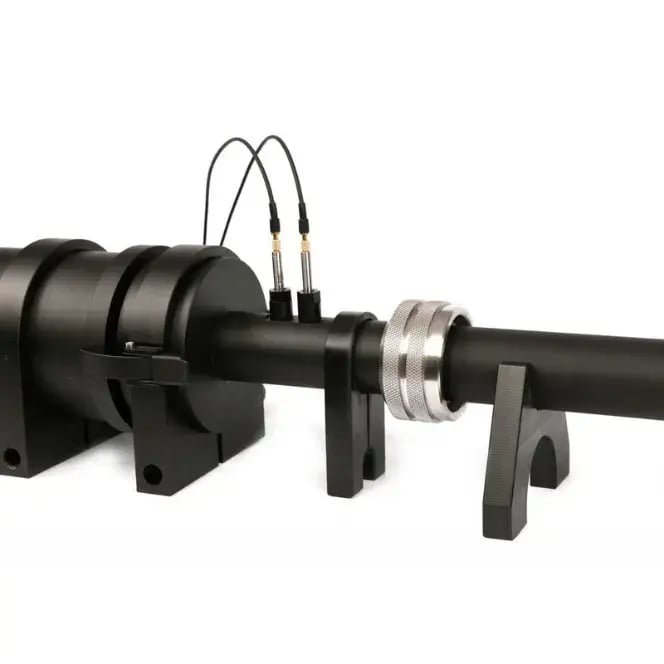

Rör:
F-ABS ⌀ 100 mm, 945 mm (L)
LF-STL ⌀ 100 mm, 1130 mm (L)
HF-ABS ⌀ 30 mm, 875 mm (L)
HF-STL ⌀ 30 mm, 925 mm (L)

Effektförstärkare:
Inbyggd, 20 W förstärkare av hög kvalitet för att driva högtalaren i impedansröret

Högtalare:
Fullregister – 4 ohm

Kalibrator (tillval):
Nor1256 ljudkalibrator

Kablar:
Kablar med ultralågt brus, BNC till 10-32

Nedladdningar för Nor1527

Product data

Nor1527 Impedance tube

pdf

01.10.24

Download

Miljöbuller

Tillförlitlig bullerövervakning med ljudnivåmätare, fristående terminaler eller storskaliga system.

Byggnadsakustik

Byggnadsakustik handlar om ljud som sprids mellan rum – något man helst vill undvika.

Rumsakustik

Rumsakustik handlar om ljudkvaliteten i ett rum, till exempel i en konserthall.

Ljudintensitet

Mät ljudnivå och riktning, även i akustiskt utmanande miljöer.

Ljudeffekt

Ljudeffekt handlar om hur mycket ljudenergi en källa avger per tidsenhet, mätt i watt.

Arbetsplatsbuller

Bullermätning på arbetsplatsen för enkel kartläggning och dokumentation av bullernivåer

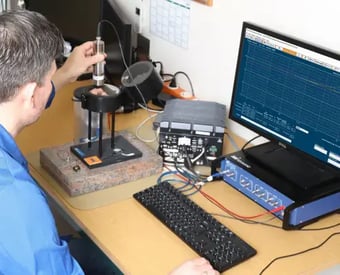

Calibration

How we calibrate

The Norsonic Calibration Laboratory complies with the ISO 17025 quality standard and is approved by...

Calibration

Why calibrate?

We calibrate measurement instruments to verify the accuracy of the measurements devices and...

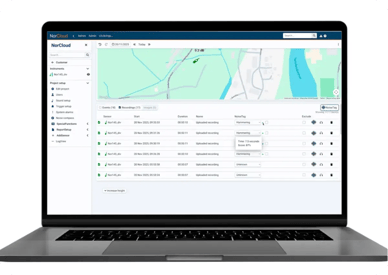

NorCloud | Environmental noise | NoiseTag
