Testsystem

Nor1517

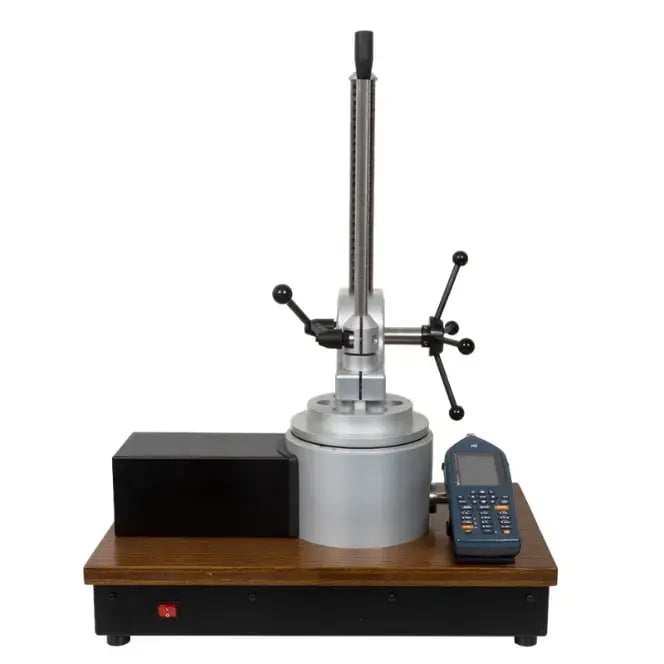

Luftflödesmotståndsmätsystem

Nor1517A luftflödesmotståndsmätsystem bestämmer luftflödesmotståndet i porösa material i enlighet med ISO 9053‑2:2020.

Användningsområden:

Kvalitetskontroll i produktionsprocessen
Provning inom forskning och utveckling

Luftflödesmotstånd och akustisk prestanda

Luftflödesmotstånd är en av de viktigaste parametrarna för att karakterisera porösa material och är nära kopplat till deras akustiska egenskaper. Lågt luftflödesmotstånd innebär att luft passerar lätt genom materialet, medan högt luftflödesmotstånd betyder att strukturen ligger närmare lufttät.

Standardenlig mätning enligt ISO 9053‑2

Nor1517A bestämmer det specifika luftflödesmotståndet – och relaterade storheter – med hjälp av den alternerande luftflödesmetoden enligt ISO 9053‑2:2020 ”Acoustics – Determination of airflow resistance – Part 2: Alternating airflow method”.

Dynamisk mätprincip

Systemet bygger på en dynamisk princip. En AC‑motordriven kolv genererar en oscillerande rörelse som skapar ett 2 Hz alternerande luftflöde in i en cylindrisk tank och genom provkroppen. Den resulterande tryckmodulationen inne i cylindern mäts med en kondensatormikrofon och analyseras med en ljudanalysator med användning av 2 Hz 1/3‑oktavbandet på ljudnivåmätaren Nor140.

Direkt beräkning och spårbar dokumentation

Det specifika luftflödesresistiviteten beräknas därefter antingen i en Excel‑mall eller läses direkt ut från instrumentet i Pa·s/m. Mätresultaten kan lagras i instrumentets minne för spårbar dokumentation och senare analys.

Funktioner

Specifikationer

Tillbehör

Nedladdningar

Funktioner

Snabb och noggrann mätning samt avläsning av mätresultat.
Accepterar testmaterial i olika former och storlekar.
Enkel uppställning och användning.
Stort dynamiskt mätområde.
Mäter vid 2 Hz.
Standard: ISO 9053-2:2020.
Luftflödesmotstånd: 0,5 cm/s och 0,05 cm/s.
Max. diameter på provstycken: 100 mm.
Mätområde på 120 dB.

Specifikationer

Mät det specifika luftflödesmotståndet i Pa·s/m¹ enligt ISO 9053‑2 (2020):
”Acoustics – Determination of airflow resistance – Part 2: Alternating airflow method”. Relaterade storheter som luftflödesmotstånd och luftflödesresistivitet kan också mätas.

Mätområde: 10 Pa·s/m¹ till 30 000 Pa·s/m¹, upp till 100 000 Pa·s/m¹ vid korrigering för icke‑lineariteter.

Luftflödeshastighet: 1,6 mm/s och 5 mm/s (r.m.s.), valda via slaglängd 4,46 mm (Cal) eller 14 mm (Meas).

Diameter på mätområdet: 100 mm

Matningsspänning: 230 V / 50 Hz (eller 110 V / 60 Hz – alternativ US)

Yttermått (B × D × H): 590 mm × 290 mm × 640 mm

Vikt: 19 kg

Tillbehör

Medföljande tillbehör

Kalibreringsskiva
Provhållare Nor1517A/01
Mätrör; provhållare 200 mm
Ljudnivåmätare Nor140 med mikrofon, tätning och 1/3‑oktavfilter, med tillval för utökat mätområde
Nätkabel
Sexkantsnyckel 6 mm
Bruksanvisning
Excel‑mall (se nedladdningar)
