Mikrofon/Förförstärkare

Nor1209

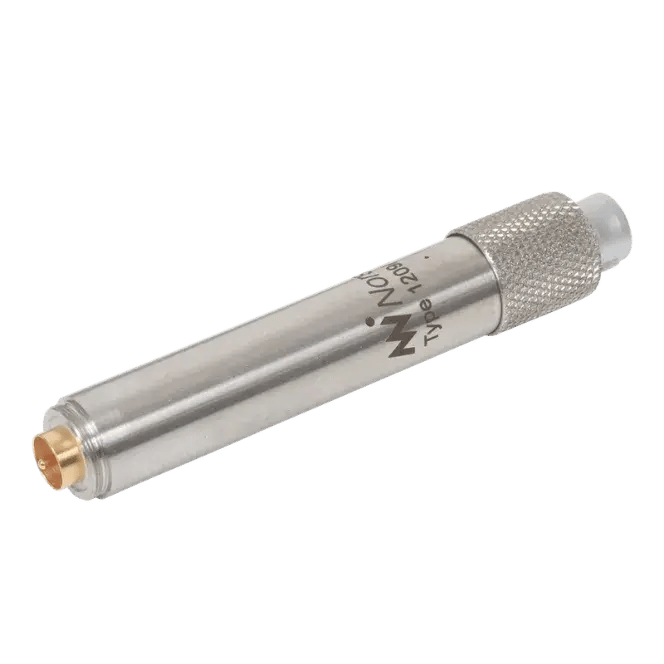

½" Standard förförstärkare

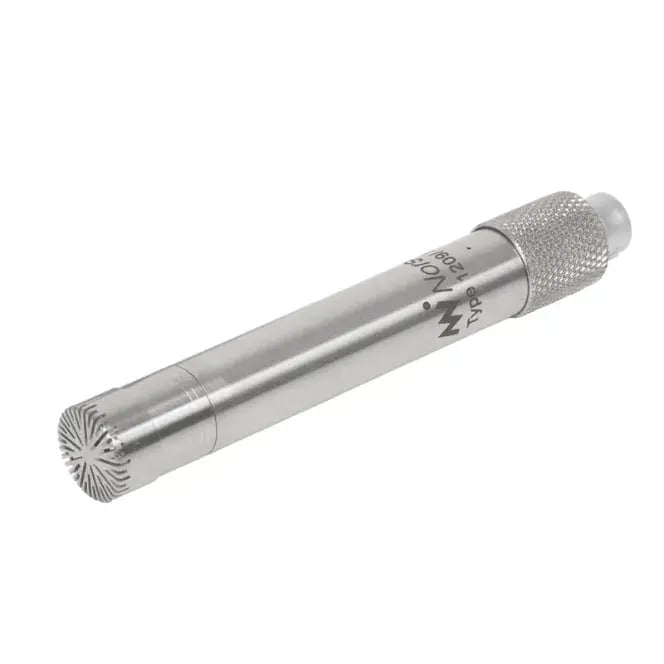

Nor1209 ½" mikrofonförförstärkare är konstruerad för allmänt bruk med de flesta ½" kondensatormikrofoner av typ WS2 eller LS2 enligt IEC 61094-4: Mätmikrofoner – Del 4: Specifikationer för arbetsnormmikrofoner.

Mikrofonerna kan vara förförpolariserade eller använda externt tillförd polariseringsspänning upp till 200 V. Med hjälp av adaptrar kan förförstärkaren användas för andra mikrofonstorlekar. Frekvensgången täcker området från under 1 Hz till över 200 kHz.

Få offert

Flexibel integration med professionella ljudnivåmätare

Förförstärkaren Nor1209 är konstruerad för flexibel integration i professionella bullermätsystem. Den kan monteras direkt på en ljudnivåmätare som Nor145, eller anslutas till instrumentet via en lämplig kabel när mätuppställningen kräver att mikrofonen placeras på avstånd.

Integrerad systemkontroll för tillförlitliga, spårbara mätningar

Förförstärkaren är utrustad med systemkontrollfunktion. Genom att tillföra en testsignalspänning på en av terminalerna kan mikrofonens kapacitans samt hela signalkedjan – från mikrofoninsats till visning i ljudnivåmätaren – kontrolleras.

Hög ingångsimpedans för noggranna, normenliga bullermätningar

Spänningsförstärkningen i förförstärkaren ligger mycket nära ett, motsvarande 0 dB. Med en ingångsimpedans på 10 GΩ kommer dämpningen på grund av belastning av källan i huvudsak att bestämmas av den låga ingångskapacitansen.

Funktioner

Specifikationer

Nedladdningar

Funktioner

Lågt brus.
Brett dynamiskt område.
Brett frekvensområde.
Låg utgångsimpedans.
System Check funksjon
Brett matningsspänningsområde.
Löstagbar förförstärkarkabel.

Specifikationer

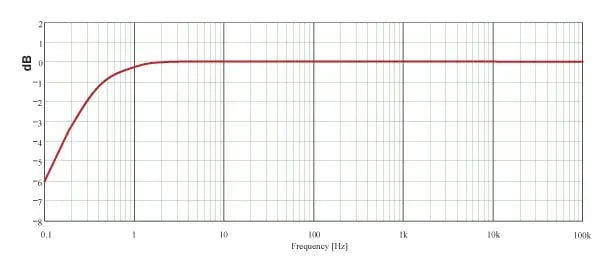

Frekvensgång (18 pF/liten signal): 20 Hz – 20 kHz: ±0,1 dB

Nor1209_Freq-resp-(605x261px)

Förstärkning: Typ -0,1 dB (-0,2 med 20 pF)
Ingångsimpedans: 10 GΩ, 1,4 pF
Utgångsimpedans: 50 ohm typisk

Brus (20 pF dummy-mikrofon):
A-vägd < 2,2 μV (typ 1,8 μV)
Lin (20 Hz – 20 kHz) < 6 μV (typ 3,8 μV)

Matningsspänning:
Enkel: 28 V (1 mA) till 120 V (2,8 mA)
Dubbel: ±14 V (1 mA) till ±60 V (2,8 mA)

Maximal utsignalspänning (toppvärde): ±10 till ±50 V (beroende på matning)

Temperatur: -25 °C till +70 °C (drift)
Relativ luftfuktighet: 0 – 90 %

Längd: 83 mm
Diameter: Kapsling: 12,7 mm / Ring: 14 mm
Vikt: 36 g

EG-klassificering: Som för ljudnivåmätare Nor140.

Nor1209-Noise-considerations-white-(1500x575px)

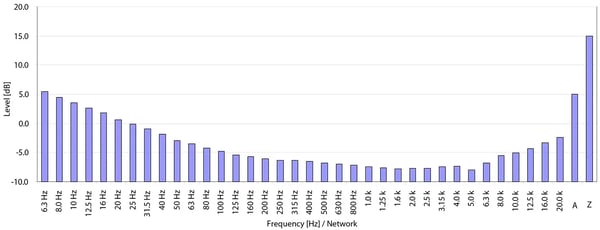

Brusöverväganden: Figuren ovan visar det typiska frekvensspektrumet för det egna bruset hos förförstärkaren Nor1209 i tredjedelsoktavband för en givareimpedans på 20 pF. De A- och Z-vägda nivåerna visas också. 0 dB motsvarar 1 μV eller det ljudtrycksvärde då mikrofonen har känsligheten 50 mV/Pa. Observera att en verklig mikrofon med resistiv impedans kommer att ha en högre brusnivå än en dummy-mikrofon med liknande kapacitans.
