Nor1207

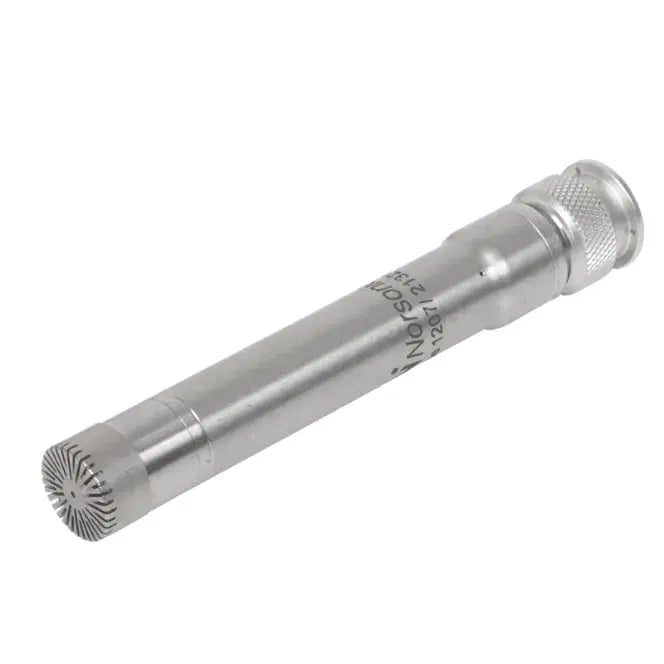

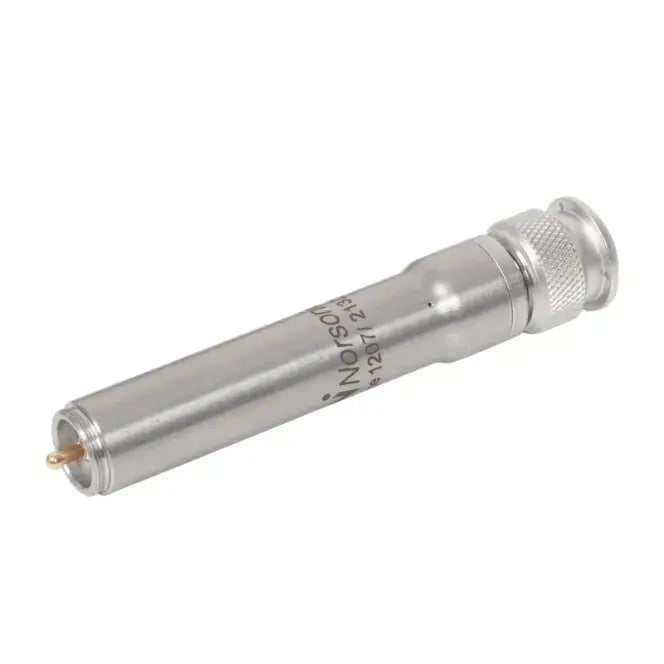

½″ ICP® mikrofon förförstärkare

Nor1207 är en kostnadseffektiv, allmän ICP®‑förförstärkare för ½″ arbetsstandard förpolariserade kondensatormikrofoner, framtagen för krävande mätuppgifter i både industriella och laboratoriemiljöer. Den moderna förstärkardesignen utökar det användbara dynamikområdet till nivåer som normalt förknippas med konventionellt matade förförstärkare.

Som den första mönsterprövade ICP®‑förförstärkaren på marknaden stödjer Nor1207 mätningar som uppfyller klass 1‑kraven enligt IEC 61672, vilket hjälper dig att behålla hög tilltro till datakvaliteten under ett brett spektrum av miljöförhållanden.

Nor1207 levereras med en TNC‑hankontakt för direkt anslutning till kablar eller instrument, medan varianten Nor1207/BNC är utrustad med en BNC‑honkontakt för att anpassas till olika systemkonfigurationer.

Få offert

Specifikationer

(Data angivna vid 3 mA matningsström)

Förförstärkaren ska matas med en konstant ström i området 3–20 mA.

Utspänningen består av en fast likspänning (cirka 10 V) plus den AC‑kopplade inspänningen. Utsignalens AC‑sväng är minst ±5 V om den inte begränsas av matningsspänningen till strömkällan.

Dynamikområde: > 120 dB

Ingångsimpedans:

Nor1207/BNC: 20 GΩ, 2,5 pF (typiskt)
Nor1207: 20 GΩ, 18 pF (typiskt)

Frekvensgång ±0,1 dB: 10 Hz – 20 kHz

Typisk dämpning med mikrofon Nor1228 (18 pF) på grund av kapacitiv last:

Nor1207/BNC: 1 dB
Nor1207: 6 dB

Maximal ljudtrycksnivå med mikrofon 50 mV/Pa:
Nor1207: 136 dB
Nor1207/BNC: 131 dB

Utgångsimpedans: 35 Ω typiskt

Längd inkl. mikrofon Nor1228: 96 mm

Diameter:
Nor1207/BNC: 14,5 mm
Nor1207: 16 mm
Vikt inkl. mikrofon Nor1228: 50 g

Effektförbrukning: 30 mW (beroende på matningsström)

EMC‑klassificering: Som för ljudnivåmätare Nor131

Temperaturområde, specificerad drift: -10 °C till +50 °C
Temperaturområde, förvaring: -30 °C till +70 °C
Relativ luftfuktighet vid förvaring och drift: 0–90 % RH

Mikrofonuppvärmning: Ingen extra uppvärmning tillgänglig

Maximal kabellängd (100 pF/m) med mikrofon med känslighet 50 mV/Pa och 18 pF kapacitans (t.ex. Nor1228):

Under 137 dB (ref. 20 µPa): 30 m
Under 130 dB (ref. 20 µPa): 100 m
Under 120 dB (ref. 20 µPa): 300 m

Kontakttyp: Två versioner tillgängliga. Nor1207 med TNC‑kontakt och Nor1207/BNC med BNC‑kontakt.

ICP® är ett registrerat varumärke som tillhör PCB Piezotronics.

Frekvensgång för Nor1207

Egenbrus:

Typiskt ekvivalent brus (nivå med en mikrofon med känslighet 50 mV/Pa och 18 pF kapacitans ref. 20 µPa, t.ex. Nor1228): 2 µV A‑vägt (12 dB, max 15 dB); 2,2 µV C‑vägt (13 dB).
