Bullerövervakning med Noise Compass riktningsmikrofon.

Varför välja Nor1297 Noise Compass?

Mät ljudtrycksnivåer som vanligt
Identifiera automatiskt den dominerande bullerkällans riktning på plats
Minska behovet av manuell avlyssning och subjektiva bedömningar – spara tid och öka repeterbarheten
Beräkna tillförlitliga nivåfördelningar över området för efterlevnad och rapportering

Få offert

Från inspelade bullerhändelser till tillförlitlig bullerbedömning

Norsonic var bland de första att integrera ljudinspelning av bullerhändelser direkt i en ljudnivåmätare. Detta gjorde det avsevärt enklare att identifiera enskilda händelser och avgöra om de ska exkluderas från den övergripande bullerbedömningen. Samtidigt är det fortfarande tidskrävande och subjektivt för bullerkonsulter, miljöingenjörer och tillsynsmyndigheter att lyssna igenom stora mängder inspelningar manuellt.

Effektiv riktad bulleranalys

Den tredimensionella Nor1297 Noise Compass effektiviserar bedömningsarbetet genom att hjälpa dig avgöra, med hög säkerhet, om en bullerkälla ska ingå i den totala beräkningen – enbart genom att identifiera riktningen varifrån ljudet kommer. Ljudlokaliseringen baseras på tidskillnaden i ankomst (TDOA) mellan signalerna från mikrofonerna som är integrerade i instrumentet.

Integrerad med Norsonic-instrument och NorCloud

Tillsammans med Norsonic ljudnivåmätare och NorCloud genererar Nor1297 en tredimensionell vektor som pekar direkt mot den dominerande ljudkällan. Detta ger mer objektiva och repeterbara bullerbedömningar samt tydligare dokumentation för myndighetskrav.

Systemet kan även användas offline, där mätdata lagras på instrumentets SD-kort för efterföljande analys i NorReview. Det möjliggör flexibla arbetsflöden i fält och fördjupad efterbearbetning på kontoret – utan att kompromissa med datakvalitet eller spårbarhet.

Varför välja Noise Compass?

Mät ljudtryck som vanligt

Använd en Norsonic ljudnivåmätare eller bullerövervakningsstation för att mäta ljudtrycksnivån på din anläggning enligt de rutiner som redan används i organisationen.

Lägg till detektion av dominerande ljudkälla

Komplettera systemet med Noise Compass och mät riktningen till den dominerande bullerkällan, i alla tre dimensioner.

Undvik manuell avlyssning – spara bedömningstid

Med Noise Compass kan du definiera ett intresseområde och automatiskt markera och filtrera bort bullerkällor utanför detta område. Typiska externa källor som närliggande järnväg eller förbipasserande flygplan kan identifieras enbart via riktning, vilket minskar behovet av att lyssna på inspelningar och kortar bedömningstiden.

Beräkna ljudnivåer baserat på din platsdefinition

Buller som anländer från riktningar utanför den definierade anläggningsgränsen kan automatiskt flaggas och exkluderas från beräkningen. Resultatet blir Leq- eller Lden‑värden baserade enbart på bullerkällor som tillhör din anläggning, vilket ger tydligare dokumentation och underlag för myndighetskrav.

Funktioner

Specifikationer

Nedladdningar

Funktioner

Bullret förbehandlas med A-filter.
Noise Compass levererar data tio gånger per sekund.
Riktningsdata utjämnas exponentiellt över tid för att ge hög indikationsprecision.
Noise Compass hanterar även impulsljud ned till 10 ms varaktighet.
En kvalitetsindikator bidrar till att undvika feldetektering.
En matris med 8 MEMS-mikrofoner säkerställer fullständig 3D-detektering av ljudets infallsriktning.
Enheten får ström och skickar data till Nor145 och Nor150 via en enda Ethernet-kabel.
Enheten är fullt väderskyddad för krävande utomhusövervakning.
Passar alla befintliga utomhusmikrofoner. Noise Compass monteras enkelt under mikrofonenheten.

Specifikationer

Horisontellt vinkelområde: 0–360°
Vertikalt vinkelområde: –90–90°
Ljudtrycksområde: 40–123 dB SPL ref. 20 µPa
Driftsförhållanden: Frifält

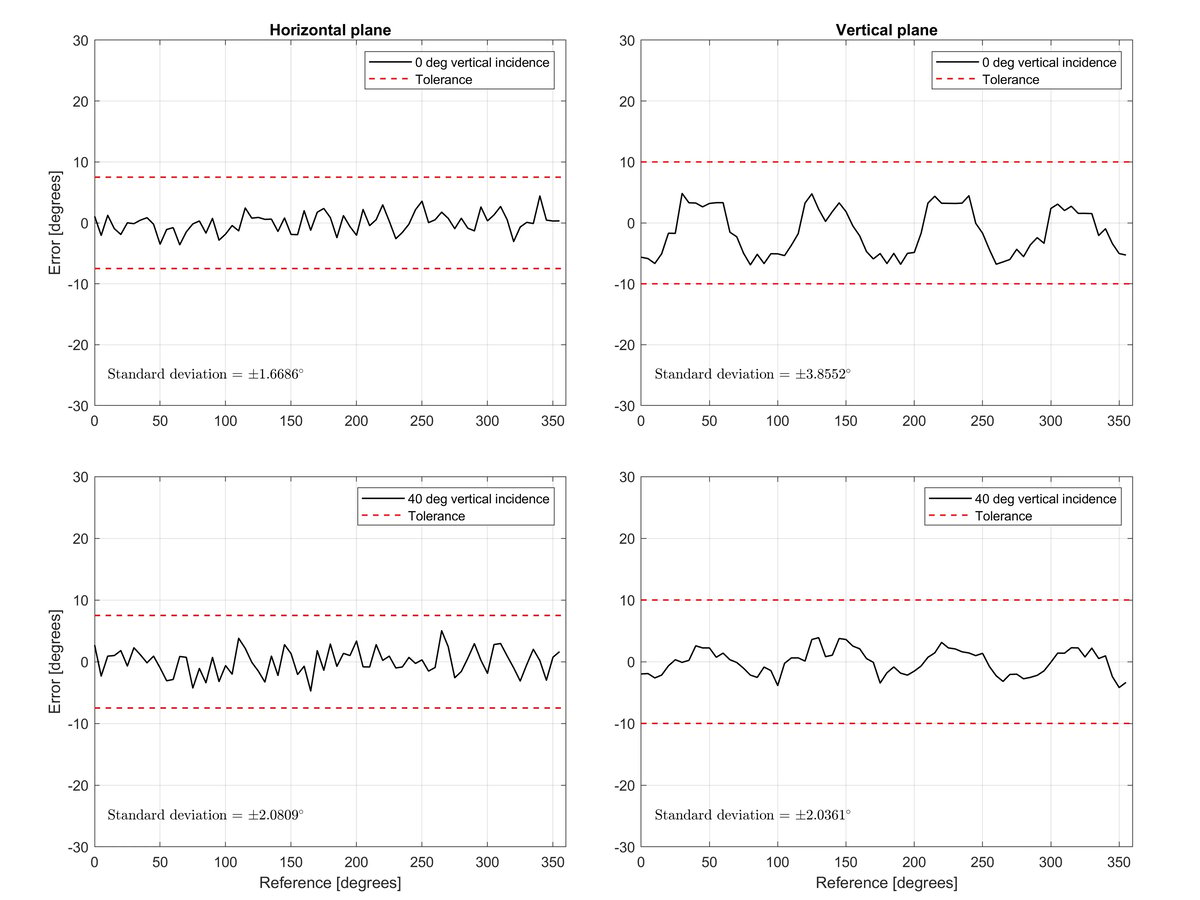

Horisontell noggrannhet: ± 7,5°, typisk standardavvikelse 2,0°
Vertikal noggrannhet: ± 10°, typisk standardavvikelse 4,0°
Kalibrering: Fabrikskalibrerad med certifikat
Mätprincip: Multi‑korrelation
Tidsupplösning: 100 ms
Filtrering: A‑vägning
Tidsmedelvärdesbildning: Exponentiell med 10 ms max
Instrumentkompatibilitet: Nor145 och Nor150
Mjukvarukompatibilitet: NorCloud och NorReview
Montering: Kompatibel med Nor1216 och Nor1217
Skyddsklass: IP55
Anslutning: Ethernet 100 Mbps
Matningsspänning: 5–15 V passiv Power‑over‑Ethernet
